DMX512 是一种 digital communication standard，用于通过单根 cable 向多个设备发送 control data，例如 dimmer、spotlight 和 moving head，通常用于 theater、concert 和 event lighting。数据以 packet 形式发送，最多包含 512 个独立 channel，每个 channel 控制 lighting fixture 的某一项功能。

在 data link layer 上，DMX512 controller 以 250 kbit/s 发送 asynchronous serial data。数据格式固定为 1 个 start bit、8 个 data bits（least significant first）、2 个 stop bits，且无 parity。

每个 frame 包含：

• Break condition
• Mark-After-Break
• Slot 0，包含 1 byte Start Code
• 最多 512 个 channel data slot，每个 slot 包含 1 byte

Packet 的开始由 break 后跟一个 “mark”（logical one）表示，即 “Mark After Break” (MAB)。Break 表示一个 packet 结束和下一个 packet 开始，使 receiver 开始接收，同时也作为 packet 内 data bytes 的 frame/position reference。带 frame 的 data bytes 称为 slots。Break 之后最多发送 513 个 slots。

第一个 slot 保留为 “Start Code”，用于指定 packet 中的数据类型。Start code 0x00（hexadecimal zero）是所有 DMX512 compatible devices 使用的标准值，包括大多数 lighting fixtures 和 dimmers。

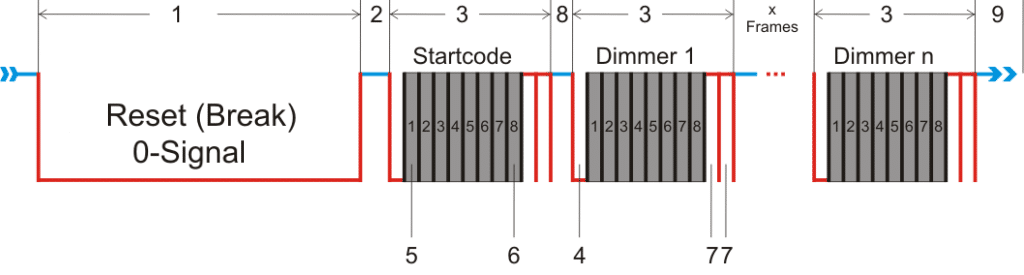

Timing 时序

Vision Core DMX512 timing parameters：

Maximum times 未指定。只要 packet 至少每秒发送一次，BREAK、MAB、inter-slot time，以及 packet 最后一个 slot 与下一个 break 之间的 mark (MBB) 都可以根据需要延长。

最大尺寸 packet 包含 512 个 channels（start code 之后的 slots），发送大约需要 23 ms，对应最大 refresh rate 约 44 Hz。如果需要更高 refresh rate，可以发送少于 512 个 channel 的 packet。

标准未规定 packet 中可发送的最小 slot 数量。但它要求任意两个连续 BREAK 的 leading edge 至少间隔 1204 μs，并且 receiver 必须能处理 break-to-break time 短至 1196 μs 的 packet。最小 break-to-break transmit time 可通过发送至少包含 24 个 slots 的 packet（必要时添加 padding bytes）实现，也可以通过延长 BREAK、MAB、Interslot 或 Interpacket times 等参数实现。
