Ebyte E73-2G4M08S1
Chengdu Ebyte Electronic Technology Co., Ltd 联系人：
Serena Sun（Sales Manager & Technical Support Engineer）
Web: www.cdebyte.com
Email: sales01@ebyte.com / sunxiaomin@cdebyte.com

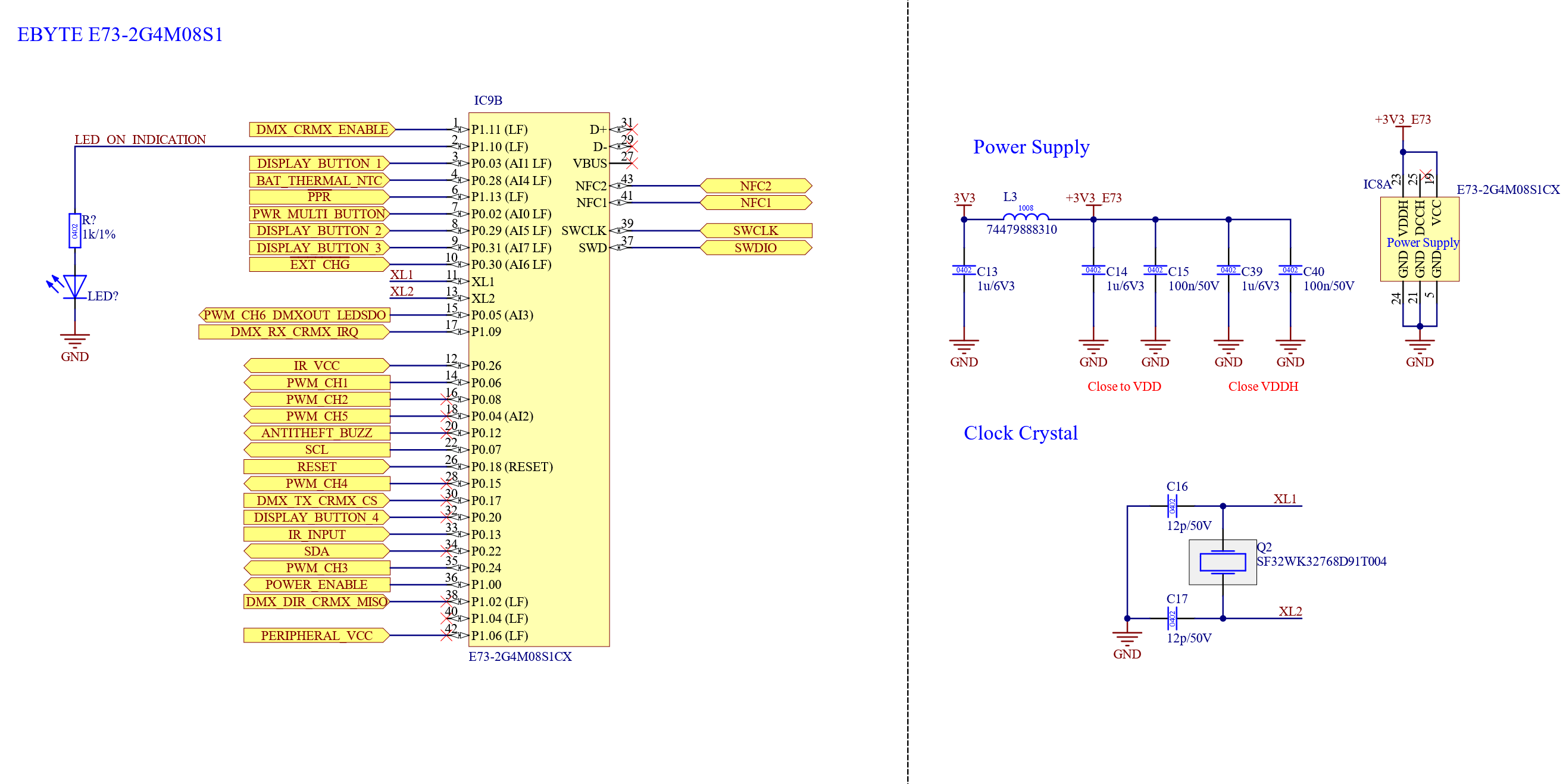

下图显示了使用 Ebyte E73-2G4M08S1C / E73-2G4M08S1CX 模块的 Vision Core 示例实现。下方表格列出了模块焊盘、nRF52840 GPIO 以及对应的 Vision Core 功能。
请不要更改参考电路中显示的元件或数值。请提供稳定的 +3.3 V 电源，并确保至少 20 mA 的供电能力。去耦电容应尽量靠近模块电源引脚，并提供低阻抗接地路径。
GPIO 速度分类：标记为 LF 的引脚只用于按键、指示灯、使能信号或其他慢速信号。nRF52840 低频 GPIO 建议中约 10 kHz 的数值是 RF 干扰方面的设计指导，不是严格的数字开关频率限制。快速信号边沿会包含高频分量，因此对时序敏感的信号应分配到不受限制的 GPIO。
模拟输入分配：BAT_THERMAL_NTC 使用 P0.28 上的 AIN4。其他具备 AIN 功能、但分配给按键或充电输入的引脚，只作为慢速数字输入使用。P0.04/AIN2 和 P0.05/AIN3 作为不受限制的数字输出使用，不使用 ADC 功能。
Vision Core 信号分配
| 模块焊盘 | GPIO | 说明 | 必需 | 功能和用途 | 引脚备注 |
| 1 | P1.11 | DMX_CRMX_ENABLE | 否 | 启用或禁用 DMX/CRMX 接口，以降低功耗。 | LF；静态输出 |
| 2 | P1.10 | LED_ON_INDICATION | 否 | 状态/开机指示 LED 输出。 | LF；低频输出 |
| 3 | P0.03 / AIN1 | DISPLAY_BUTTON1 | 否 | Display button 1 输入。 | LF；慢速数字输入 |
| 4 | P0.28 / AIN4 | BAT_THERMAL_NTC | 否 | 电池管理 NTC 模拟输入。请使用根据 firmware configuration 选择的电阻分压器连接 NTC。 | AIN4；模拟输入 |
| 6 | P1.13 | PPR | 否 | 电池管理外部电源存在输入。Low：外部电源可用。High：电池供电。 | LF；慢速数字输入 |
| 7 | P0.02 / AIN0 | PWR_MULTI_BUTTON | 否 | 按键：开机/关机和 unlink。开关：开机/关机。 | LF；慢速数字输入 |
| 8 | P0.29 / AIN5 | DISPLAY_BUTTON2 | 否 | Display button 2 输入。 | LF；慢速数字输入 |
| 9 | P0.31 / AIN7 | DISPLAY_BUTTON3 | 否 | Display button 3 输入。 | LF；慢速数字输入 |
| 10 | P0.30 / AIN6 | EXT_CHG | 否 | 在未使用受支持 charger controller、但使用电池功能时，该输入用于外部充电状态指示。Low：正在充电。High：未充电。 | LF；慢速数字输入 |
| 12 | P0.26 | IR_VCC | 否 | IR receiver 的可切换供电输出。 | 静态输出 |
| 14 | P0.06 | PWM_CH1 | 否 | PWM 输出通道 1。 | 不受限制的 GPIO |
| 15 | P0.05 / AIN3 | PWM_CH6_DMXOUT_LEDSDO | 否 | PWM 通道 6、DMX 输出或串行 LED 数据（WS2812/I²S）的共享输出。同一时间只能启用一种功能；切换模式前，请先 deinitialize 当前 active peripheral。 | 不受限制的 GPIO；共享功能 |
| 16 | P0.08 | PWM_CH2 | 否 | PWM 输出通道 2。 | 不受限制的 GPIO |
| 17 | P1.09 | DMX_RX_CRMX_IRQ | 否 | DMX/RDM 接收输入或 CRMX 中断输入。 | 不受限制的 GPIO |
| 18 | P0.04 / AIN2 | PWM_CH5 | 否 | PWM 输出通道 5。 | 不受限制的 GPIO |
| 20 | P0.12 | ANTITHEFT_BUZZ | 否 | 防盗蜂鸣器输出。 | 不受限制的 GPIO |
| 22 | P0.07 | SCL | 否 | I²C 时钟，用于 motion sensor、battery controller、battery gauge 和 display 等 peripherals。 | 4.7 kΩ pull-up |
| 28 | P0.15 | PWM_CH4 | 否 | PWM 输出通道 4。 | 不受限制的 GPIO |
| 30 | P0.17 | DMX_TX_CRMX_CS | 否 | DMX/RDM 发送输出或 CRMX chip-select 输出。 | 不受限制的 GPIO |
| 32 | P0.20 | DISPLAY_BUTTON4 | 否 | Display button 4 输入。 | 数字输入 |
| 33 | P0.13 | IR_INPUT | 否 | IR receiver 信号输入，例如来自 IRM-H6XXT/TR2 或 Vishay TSOP2436。 | 不受限制的 GPIO |
| 34 | P0.22 | SDA | 否 | I²C 数据，用于 motion sensor、battery controller、battery gauge 和 display 等 peripherals。 | 4.7 kΩ pull-up |
| 35 | P0.24 | PWM_CH3 | 否 | PWM 输出通道 3。 | 不受限制的 GPIO |
| 36 | P1.00 | POWER_ENABLE | 否 | 启用正常运行期间所需的组件，例如 LED driver 或 motor driver，同时允许低功耗关机。 | 静态输出；100 kΩ pull-down |
| 38 | P1.02 | DMX_DIR_CRMX_MISO | 否 | DMX/RDM 的 RS-485 方向输出，或 CRMX MISO 输入。 | LF；静态输出或慢速输入 |
| 40 | P1.04 | SPARE | 否 | 预留 spare GPIO。仅用于未来的低频或静态信号。 | LF；不要分配给时序敏感信号 |
| 42 | P1.06 | PERIPHERAL_VCC | 否 | 控制可切换 peripheral 电源，例如 optional sensors 或 NTC divider 使用的电源。 | LF；静态输出 |
PWM 输出
该 E73 Vision Core 实现提供六个 PWM 通道。PWM6 与 DMXOUT 和 LED_SDO 共用同一个物理引脚。
| 通道 | GPIO | 模块焊盘 | 备注 |
| PWM1 | P0.06 | 14 | 专用 PWM 输出 |
| PWM2 | P0.08 | 16 | 专用 PWM 输出 |
| PWM3 | P0.24 | 35 | 专用 PWM 输出 |
| PWM4 | P0.15 | 28 | 专用 PWM 输出 |
| PWM5 | P0.04 / AIN2 | 18 | 数字 PWM 功能；不使用 ADC 功能 |
| PWM6 / DMXOUT / LED_SDO | P0.05 / AIN3 | 15 | 互斥输出模式 |
电源、编程和预留模块焊盘
| 模块焊盘 | 引脚 | 必需 | 用途 |
| 5 | GND | 是 | 地；连接到 ground plane。 |
| 11 | P0.00 / XL1 | 是 | 32.768 kHz crystal 连接。不要作为 GPIO 使用。 |
| 13 | P0.01 / XL2 | 是 | 32.768 kHz crystal 连接。不要作为 GPIO 使用。 |
| 19 | VDD | 是 | 模块电源；请严格按照参考电路连接。 |
| 21 | GND | 是 | 地；连接到 ground plane。 |
| 23 | VDDH | 是 | 模块电源连接；请遵循参考电路和 Ebyte datasheet。 |
| 24 | GND | 是 | 地；连接到 ground plane。 |
| 25 | DCCH | 是 | DC/DC 电源连接；请遵循参考电路和 Ebyte datasheet。 |
| 26 | P0.18 / RESET | 是 | 硬件 reset 和 programming interface。 |
| 27 | VBUS | 否 | USB 供电检测。不使用 USB 时请悬空。 |
| 29 | USB D− | 否 | USB 数据。不使用 USB 时请悬空。 |
| 31 | USB D+ | 否 | USB 数据。不使用 USB 时请悬空。 |
| 37 | SWDIO | 是 | SWD programming/debug 数据。 |
| 39 | SWDCLK | 是 | SWD programming/debug 时钟。 |
| 41 | P0.09 / NFC1 | 否 | NFC 天线连接。如果将来可能使用 NFC，请预留该引脚。 |
| 43 | P0.10 / NFC2 | 否 | NFC 天线连接。如果将来可能使用 NFC，请预留该引脚。 |
应使用以下组件：
- Ebyte E73-2G4M08S1C 或 E73-2G4M08S1CX
- 32.768 kHz crystal “EPSON FC-135 32.7680KA-AC0” 或 “SF32WK32768D91T004”
